一只螺帽竟然解决了变频器疑难故障

       有朋友接手一台康沃11kW变频器，每次启动运行约三、五分钟的样子，数码显示屏显示Poff，液晶显示屏同时显示运行欠电压。检查电源/驱动板，有输入电源缺相检测电路，将光耦3、4脚短接进行了屏蔽，无效；因是小功率机型，采用继电器提供逆变电路的530V直流电源，故无KM触点状态检测电路；检查也无FU（熔断器）检测电路，与电压检测相关的电路仅剩下直流母线电压检测电路了。

        也不难找，与－15V电源共用一个绕组，反向接法的二极管整流采样电压，在线测量当输入电压为380V时，约为72V，经分压衰减为约2.5V，送往MCU主板。朋友检查了这块电路，也无异常，感觉对这种变频器疑难故障维修无从下手，就寄来我处,安邦信变频器维修

        走了与其一样的路子。查无异常。上电启动运行约三、五分钟的样子，又报出欠电压故障，报警时听到充电继电器“咔啦”释放又吸合的声音，有时不需复位变频器又自动启动运行，有时处于报警停机状态。监测了一直输入至MCU引脚的2.5V直流母线检测电压，相当稳定，故障动作时无变化。问题出在哪儿，一时也有些茫然。相当棘手：如果硬件电路坏，不会坚持三、五分钟；如果是元件接触不良，晃动两块线路板应该有效果，结果是敲打、晃动皆无反应，接触不良的原因可以排除；软件的问题，也不太像啊。

        想到可能是自身干扰问题。开关电源、驱动电路、逆变电路，这几处可不都是干扰脉冲发生器吗？根据经验，电源/驱动板与MCU的排线是干扰信号进入MCU引脚的途径之一，像是随机性报OC故障，有时三天不报一下，有时一天报三下，基本上可以确定是干扰的问题，多由此途径馈入；面板与MCU主板的排线是干扰信号进入MCU引脚的途径之二，像是随机性停机，输出频率无来由地大幅度波动等，多是由面板排线引入了干扰。无形之中，这两条排线变成了干扰信号的接收天线——导线长到到一定程度，就成了电感啊，空间中的干扰电磁波，引发了电感的电磁感应，嘿，干扰信号就顺理成章地馈入了MCU。当然这种干扰从形式作用上看，多为共模干扰。

        解决此问题较好的办法之一，是在排线上套装磁环，相当于排线上串接了共模滤波器，效果还真不错。手头一时找不出磁环，连不合适的也没有。总要想法试试。眼光落在一螺帽上，不由计上心来：铁芯的共模滤波器肯定也好使啊。试了下，穿过一匝正合适，仿佛定做的一样。

        上电运行试机，十几分钟过去，不报了。自己也不敢相信，又拆下螺帽上电试机，三、五分钟又后欠电压了。反复试了几次。嗨，奇迹出现了，真的是一只螺帽干掉了疑难故障！

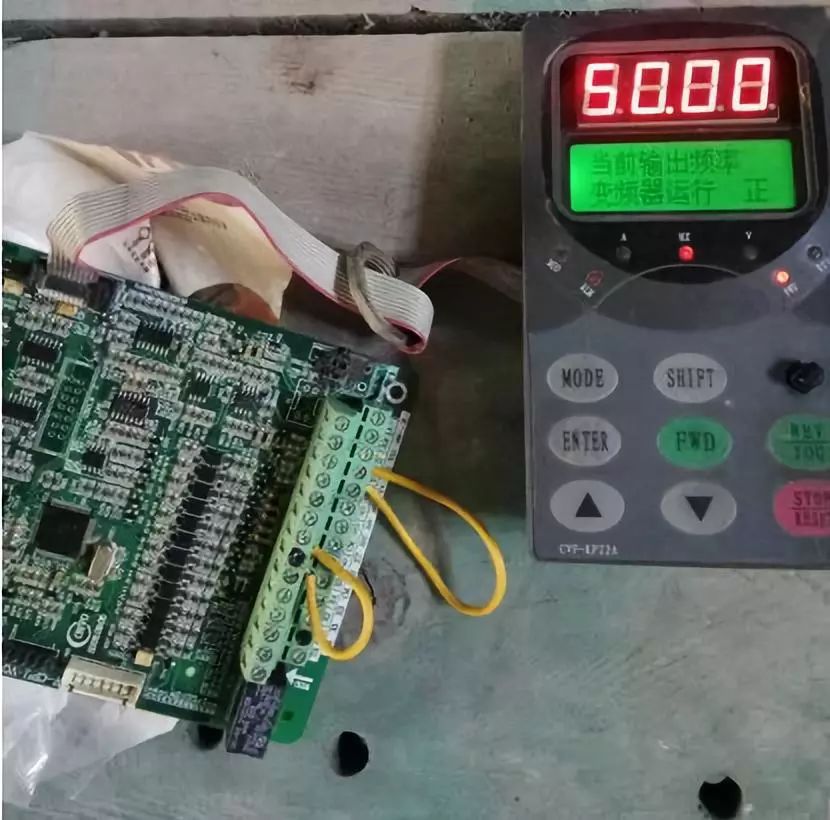

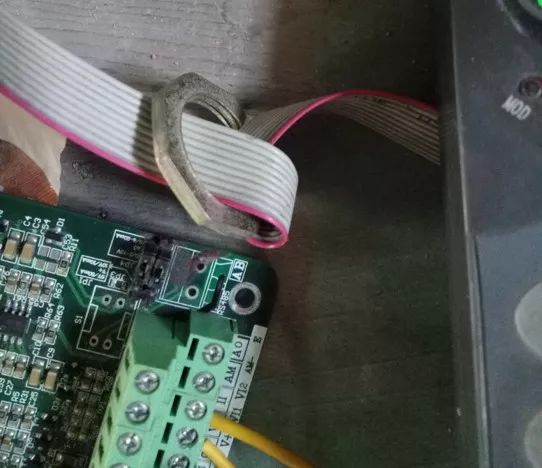

        正所谓有图有真相，给了个螺帽的特写：让有功之臣露露脸儿。
