康沃开关电源屡烧18V稳压管的“幕后真凶”

康沃开关电源，振荡芯片采用3844B（印字），凡使用三年以上的机器，易出现电源无输出故障，检查损坏元件，往往是接于U1供电端7脚的稳压二极管Z6击穿短路。有时换掉稳压管，电源即能“正常”工作，但正常工作时间往往不会太长，很快变频器返修，检查又是Z6短路。有时，开关电源不怎么配合，与检修者闹别扭，修复后上电还是会烧Z6！有些检修者干脆去掉该稳压管不装，嘿，电源工作“正常”了。测+5V，+15V和-15V，均为稳定电压。如果测试细心一点的话，一测24V输出，即吓了一跳：嗨，怎么成32V了？先看图一。

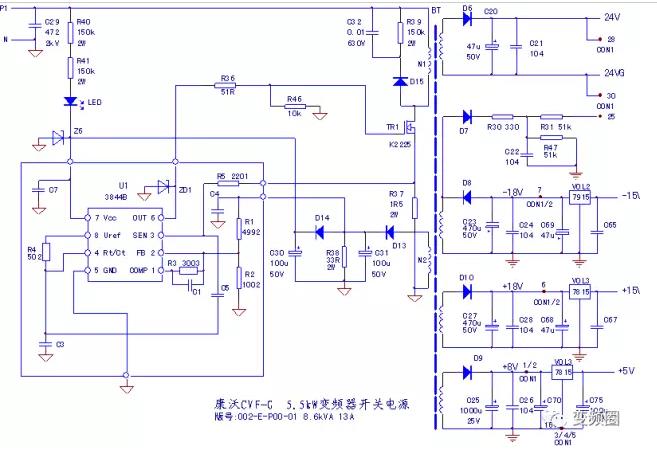

图一 康沃CVF-G型5.5kW变频器开关电源电路

    该电路的自供电绕组N2，由D12、C31和D14、C30整流滤波电压，即提供U1芯片的工作电源，又兼作稳压反馈信号。其次级绕组输出的+8V、、+18V和-18V，其稳压精度不能满足后续负载电路的要求，因而又分别用VOL1~3等3只稳压器，处理为+5V、+15V和-15V，送往后级负载电路。因而当开关电源工作工作异常（次级绕组输出电压过高）时，若从MCU主板测量+5V、+15V和-15V电压，势必又是稳定和正常的。这多少掩盖了故障的真相。

   U1的供电端7脚所接18V稳压管Z6的屡被烧毁，说明了N2绕组，及其它次级绕组的输出电压已远远超出于正常值，如24V变为了32V，+8V变成了+10V，显然开关电源的稳压出现了一定程度的失控现象。去掉Z6或将其换为24V稳压管，开关电源暂时好像能正常工作了，但仍然是治标不治本，没有解决根本的问题——挖出故障根源。

   那么谁才是Z6屡被烧毁的幕后真凶呢？倒过头来再看U1的芯片供电和电压反馈回路，二者取自同一个供电绕组，反馈信号电压由D13整流、C31滤波，为了增加稳定性，在C31并接了33Ω负载电阻。U1供电则由串联D14整流和C30滤波后供给，此处串联D14，也有互相隔离的作用，在一定程度了减轻了芯片工作电流变化引发反馈电压信号的变化。当C31容量严重减小（或高频特性变差，此时用万用表测量其容量几乎不见减小）时，由于反馈电压信号严重跌落，U1的6脚输出脉冲占空比加大，开关变压器次级绕组输出电压升高，D14、C30整流滤波电压超过18V，导致18V稳压二极管Z6的击穿损坏。也正是因二极管D14的隔离作用，C31两端电压是低的，而此时C30两端电压反而高于C31两端的反馈信号电压。测量中发现这个令人纠结的现象，要考虑到电路的结构，做出C31失效的判断才是。

至此，已经得出确切的结论，C31失效，才是屡绕Z6的真正原因。
